탄소 섬유 튜브 연결 방법: 기법, 접합부 및 설계 요령

탄소섬유 튜브는 경량 구조물, 신축식 폴, 로봇 공학, 카메라 시스템, 드론, 산업용 공구 및 맞춤형 OEM 조립품 등에 널리 사용됩니다. 이러한 제품 중 상당수에서 최종 구조물의 성능은 튜브 자체뿐만 아니라 튜브가 어떻게 접합되었는지에 따라서도 결정됩니다.

바로 이 부분에서 많은 프로젝트가 난관에 봉착합니다. 튜브의 직경, 벽 두께, 강성이 적절하더라도 이음매 설계가 부적절하면 압착, 미끄러짐, 정렬 불량, 조기 마모 또는 사용 중 고장이 발생할 수 있습니다.

탄소 섬유 튜브를 연결하는 데 있어 보편적으로 적용되는 단일한 방법은 없습니다. 일부 조립체에는 영구적인 접착 접합이 필요한 반면, 다른 경우에는 분리 가능한 클램프, 나사식 피팅, 내부 슬리브 또는 퀵 릴리스 장치가 필요합니다. 적절한 선택은 튜브의 크기, 벽 두께, 하중 방향, 작업 환경, 그리고 나중에 조립체를 조정하거나 분해해야 하는지 여부에 따라 달라집니다.

---

탄소 섬유 튜브 조립체에서 조인트가 중요한 이유

많은 구매자들은 우선 튜브 재질, 섬유 등급, 또는 표면 마감 상태에 주목합니다. 이러한 세부 사항도 중요하지만, 실제로는 접합부가 전체 조립체의 성능이 실제로 양호한지 여부를 좌우하는 경우가 많습니다.

잘 설계된 탄소섬유 접합부는 단순히 두 부품을 결합하는 것 이상의 역할을 해야 합니다. 또한 다음과 같은 기능을 수행해야 합니다:

• 정렬 상태 유지

• 하중을 효율적으로 전달하다

• 튜브 벽의 국부적 변형을 방지한다

• 필요할 때 반복 가능한 조립을 지원합니다

• 애플리케이션의 무게 및 내구성 목표에 부합해야 한다

탄소 섬유는 금속과는 다른 특성을 보이기 때문에 이 점이 특히 중요합니다. 탄소 섬유는 뛰어난 강성 대 중량 비율을 자랑하지만, 클램핑 압력이 부족하거나 지지대가 없는 상태에서 드릴링을 할 경우, 또는 응력이 집중되는 커넥터 설계의 경우에는 제대로 반응하지 않습니다.

따라서 탄소섬유 튜브의 접합은 단순한 부품 선택이 아니라 공학적 판단의 문제로 다뤄져야 합니다.

---

탄소섬유 튜브를 연결하는 주요 방법

탄소섬유 튜브를 접합하는 데는 여러 가지 검증된 방법이 있습니다. 어떤 방법이 가장 적합한지는 구조물이 영구적인지 탈착식인지, 접합부가 견뎌야 할 하중이 어느 정도인지, 그리고 외관, 조정 또는 유지보수가 중요한지 여부에 따라 달라집니다.



1. 내부 슬리브 접합부

내부 슬리브 접합 방식은 탄소 섬유 튜브 내부에 더 작은 삽입체나 슬리브를 삽입하여 두 구간을 연결하는 방식입니다. 이 방법은 깔끔한 외부 형상이 요구되는 직선형 튜브-튜브 조립에 일반적으로 사용됩니다.

내부 슬리브는 대개 구조용 접착제로 고정되지만, 일부 설계의 경우 기계적 고정 장치를 통해 작동하기도 합니다.

가장 적합한 대상:

• 종단 간 튜브 접합

• 깔끔한 외관

• 경량 구조 조립체

• 영구 접합부 또는 반영구 접합부

장점:

• 정렬이 잘 되어 있다

• 매끄러운 외면

• 컴팩트한 디자인

• 다양한 원형 튜브 조립체에 적합합니다

제한 사항:

• 적절한 핏 조절이 필요합니다

• 일반적으로 자주 분해하기에는 적합하지 않습니다

• 본드의 품질과 표면 전처리는 매우 중요합니다

고객이 부피가 큰 외부 부품을 추가하지 않고 탄소 섬유 튜브를 연결하고자 할 때, 이는 종종 가장 효율적인 해결책 중 하나입니다.

---

2. 외부 클램프

조절 기능이나 탈부착이 필요한 경우, 외부 클램프는 가장 실용적인 선택지 중 하나입니다. 클램프는 튜브를 감싸고 일정한 압력을 가해 튜브를 제자리에 고정합니다.

이 방식은 텔레스코픽 시스템, 길이 조절이 가능한 폴, 휴대용 구조물, 그리고 현장 서비스가 필요하거나 길이를 반복적으로 변경해야 하는 제품에서 흔히 사용됩니다.

가장 적합한 대상:

• 텔레스코픽 폴

• 조절 가능한 조립체

• 분리 가능한 연결부

• 유지보수 접근 권한이 필요한 애플리케이션

장점:

• 조립과 조절이 간편함

• 재사용 가능한

• 길이가 가변적인 시스템에 이상적

• 접착제 경화 시간이 없음

제한 사항:

• 클램프 설계가 부실하면 얇은 벽의 튜브가 눌려 파손될 수 있다

• 외부 부피를 더한다

• 매우 높은 구조적 하중의 경우 항상 최선의 해결책은 아니다

탄소 섬유 튜브 클램프를 사용할 때, 클램프의 재질만큼이나 클램프의 형상도 중요합니다. 잘 설계된 클램프는 압력을 고르게 분산시키고 튜브의 벽 두께에 맞춰져야 합니다. 설계가 부실한 클램프는 처음에는 잘 고정될 수 있지만, 시간이 지남에 따라 튜브를 손상시킬 수 있습니다.

---

3. 접착식 인서트 및 단부 피팅

접착식 인서트는 OEM 조립 공정에서 가장 널리 사용되는 방법 중 하나입니다. 인서트를 튜브 끝단에 삽입한 후 접착제로 고정함으로써, 조립체를 다른 부품, 브라켓, 나사산 스터드, 로드 엔드 또는 맞춤형 피팅에 연결할 수 있습니다.

삽입재의 재질은 용도에 따라 알루미늄, 스테인리스강, 티타늄, 복합재 또는 공학용 플라스틱일 수 있습니다.

가장 적합한 대상:

• 튜브-금속 접합부

• 맞춤형 단부 연결부

• 모듈형 구성 요소

• 나사산 장착부가 필요한 제품

장점:

• 튼튼하고 콤팩트한

• 맞춤 설정이 매우 자유로운

• 다양한 하드웨어 시스템과 호환됩니다

• 반복 생산에 적합함

제한 사항:

• 접착제를 신중하게 선택해야 합니다

• 재료 간의 팽창률 차이를 고려해야 한다

• 부적절한 본드 전처리는 신뢰성을 저하시킬 수 있습니다

고객이 브래킷, 경첩, 나사산 패스너 또는 기계 부품에 연결할 탄소 섬유 튜브가 필요할 때, 이 방법이 주로 선호됩니다.

---

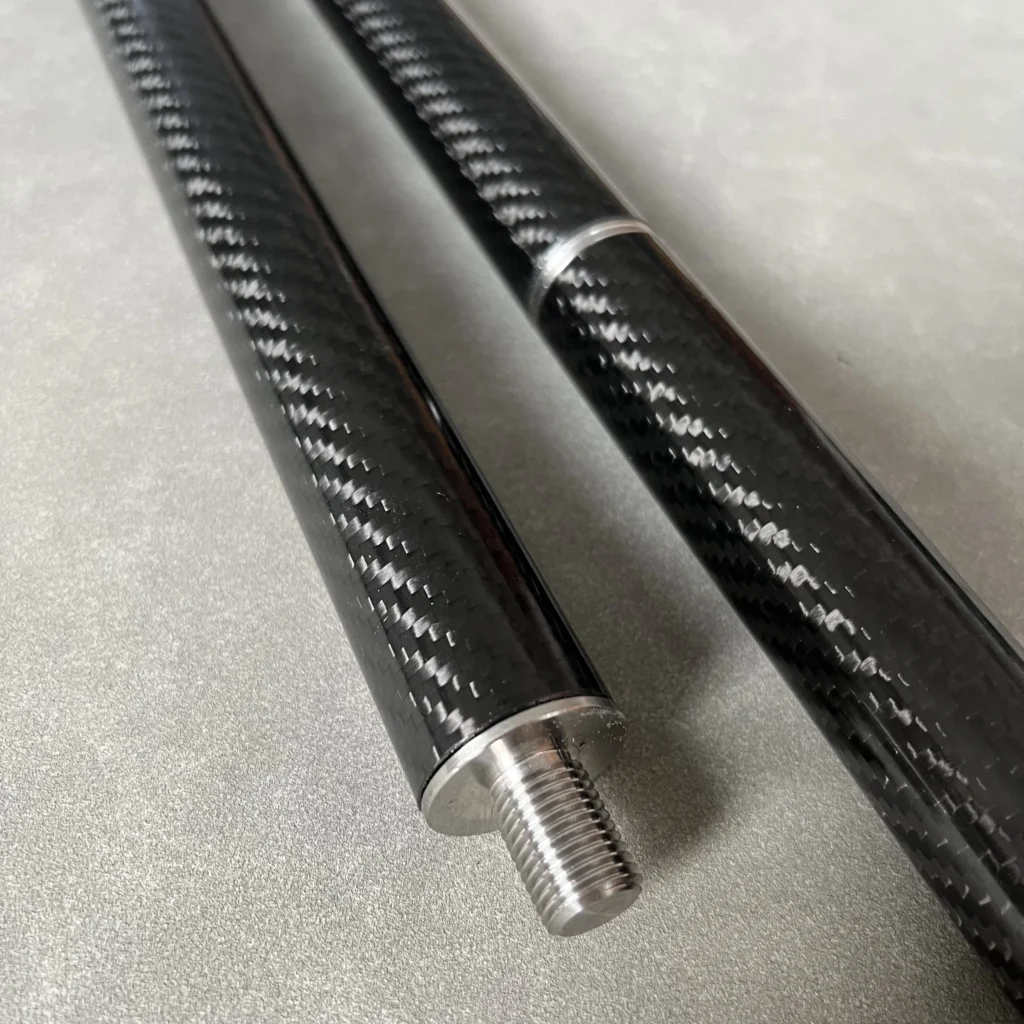

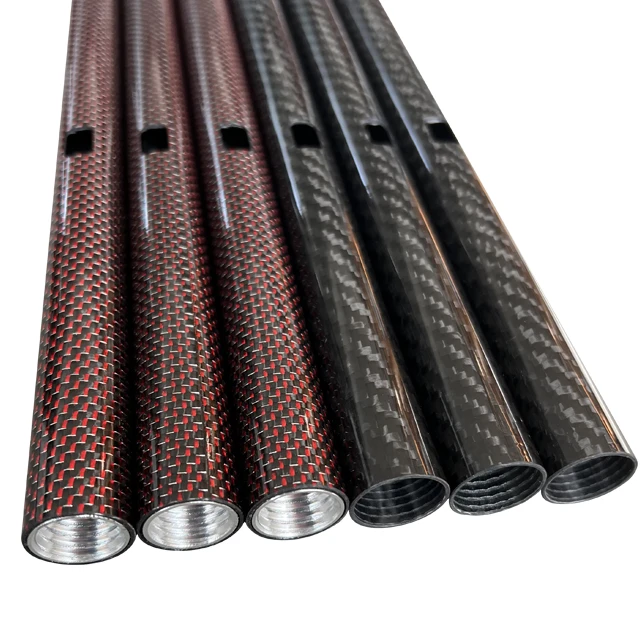

4. 나사식 피팅

나사식 피팅은 조립 시 신속한 설치, 분리 또는 교체가 필요한 경우에 사용됩니다. 대부분의 경우, 나사산은 탄소 섬유 튜브 자체에 직접 가공되지 않습니다. 대신, 접착되거나 성형된 인서트가 나사산 인터페이스를 제공합니다.

가장 적합한 대상:

• 분리형 어셈블리

• 액세서리 및 모듈식 시스템

• 맞춤형 기계적 인터페이스

• 수리 가능한 제품

장점:

• 간편한 조립 및 교체

• 반복 가능한 연결

• 다양한 표준 하드웨어 시스템과 호환성이 뛰어납니다

제한 사항:

• 나사 규격은 하중 요구 사항과 일치해야 합니다.

• 삽입부 설계가 부실하면 진동으로 인해 느슨해질 수 있습니다

• 모든 튜브 벽면에 동일한 피팅 방식이 적용되는 것은 아닙니다.

많은 OEM 응용 분야에서 나사식 피팅은 강도와 유지보수 용이성 사이에서 적절한 균형을 제공합니다.

---

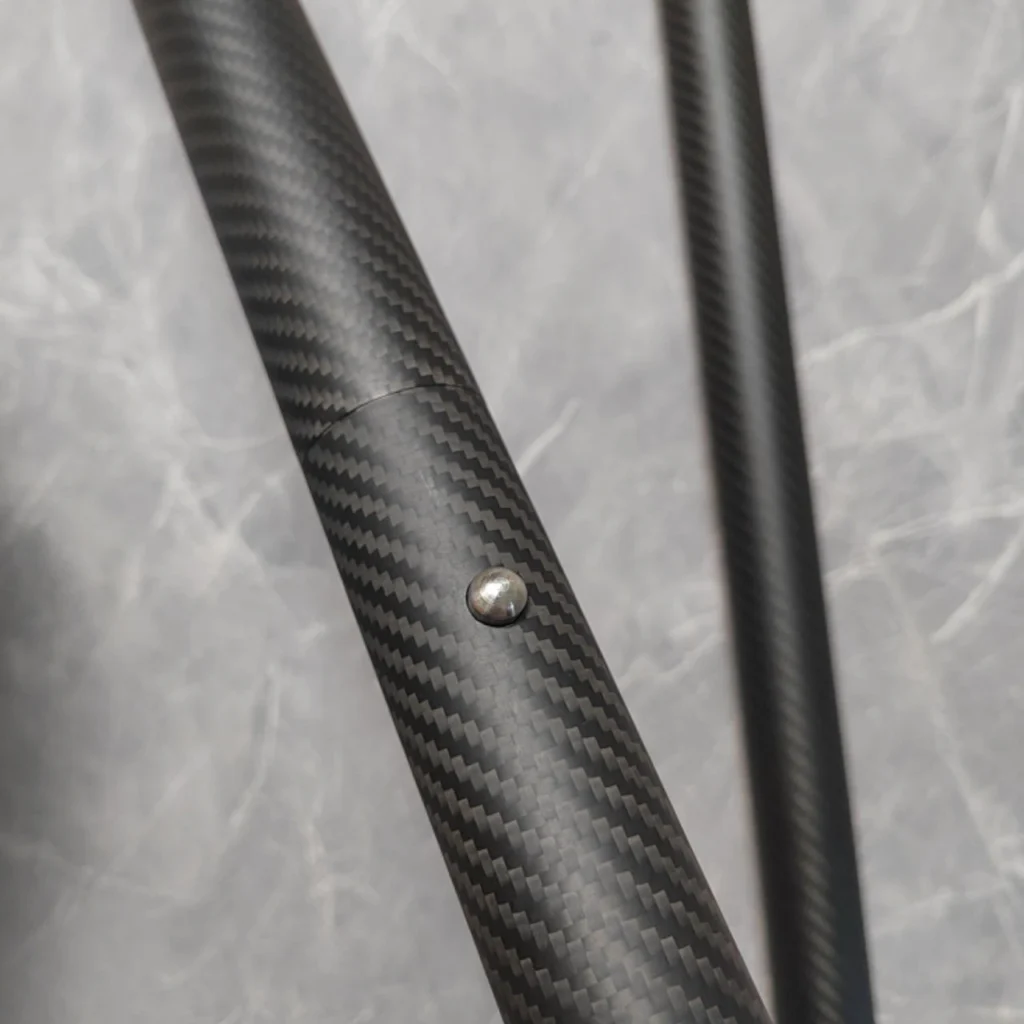

5. 퀵 릴리스 또는 푸시 버튼식 연결부

퀵 릴리스 조인트는 조립체를 자주 설치하고 해체해야 할 때 유용합니다. 푸시 버튼 잠금 장치, 스프링 버튼 및 이와 유사한 구조는 휴대용 구조물, 기둥, 이동식 장비에 자주 사용됩니다.

가장 적합한 대상:

• 휴대용 제품

• 다단 폴

• 현장 장비

• 빠른 수동 설정이 필요한 어셈블리

장점:

• 매우 빠른 조립

• 현장에서 편리함

• 반복 사용에 적합함

제한 사항:

• 일반적으로 구조적으로 가장 견고한 선택지는 아니다

• 정밀한 공차 관리가 필요합니다

• 극한 하중 조건보다는 편의성을 중시하는 설계에 더 적합하다

이러한 유형의 접합부는 최대 하중 수용 능력보다 사용 편의성이 더 중요할 때 주로 선택됩니다.

---

6. 판 접합 또는 거셋 접합

정사각형 또는 직사각형 튜브 조립체의 경우, 여러 부재를 하나의 프레임으로 결합하기 위해 거셋 플레이트나 연결 플레이트를 사용할 수 있습니다. 이러한 접합부는 접착, 기계적 체결 방식으로 연결되거나 하이브리드 구조로 설계될 수 있습니다.

가장 적합한 대상:

• 구조용 프레임

• 정사각형 또는 직사각형 탄소섬유 튜브

• 다각도 조립체

• 지원 구조 및 경량 프레임워크

장점:

• 골조 공법에 적합함

• 더 복잡한 형상을 지원할 수 있습니다

• 맞춤형 프로젝트에 유용함

제한 사항:

• 부품을 더 추가합니다

• 조립 시간이 늘어날 수 있습니다

• 신중한 부하 경로 설계가 필요합니다

이 방법은 탄소 섬유 튜브가 단순한 직선 연결이 아닌, 더 큰 프레임의 일부로 사용될 때 흔히 쓰입니다.

---

비교표: 어떤 관절 유형이 가장 좋을까?

---

적합한 탄소 섬유 조인트를 선택하는 방법

적절한 연결 방식을 선택하는 것이 대개 가장 비싼 하드웨어를 선택하는 것보다 더 중요합니다. 실제로는 해당 조립체의 실제 작동 조건을 바탕으로 결정해야 합니다.

관 직경 및 벽 두께

커넥터는 튜브의 직경뿐만 아니라 벽 두께와 공차 범위에도 맞아야 합니다. 외경이 동일한 두 개의 튜브라도, 하나는 벽이 얇고 다른 하나는 보강 구조로 되어 있다면 그 거동은 매우 다를 수 있습니다.

두꺼운 산업용 튜브에는 잘 맞는 클램프가, 더 얇은 튜브에서는 변형될 수 있습니다. 특정 내경에 맞는 인서트는 다른 튜브에서는 너무 헐거울 수도 있고 너무 꽉 끼일 수도 있습니다.

적재 방향

관절에 실제로 어떤 하중이 가해지는지 물어보세요:

• 긴장

• 압축

• 굽힘

• 비틀림

• 진동 피로

경미한 축방향 하중에서는 견디는 연결부도 굽힘이나 비틀림이 가해지면 파손될 수 있습니다. 하중 전달 경로가 중요합니다.

고정형 또는 탈착형 디자인

어떤 프로젝트는 한 번 조립되면 수년 동안 그대로 유지되기도 합니다. 반면, 다른 프로젝트는 운송, 현장 수리 또는 부품 교체가 필요하기도 합니다. 이로 인해 접합 전략이 완전히 달라집니다.

구조물을 조정하거나 정비할 수 있어야 하는 경우, 외부 클램프나 나사식 피팅을 사용하는 것이 더 나은 경우가 많습니다. 강성과 소형화를 우선시하는 설계라면, 접착식 슬리브나 인서트를 사용하는 것이 더 나은 선택일 수 있습니다.

환경 조건

실외 사용, 습도, 염분 노출, 충격, 진동 및 온도 변화는 모두 접합부의 성능에 영향을 미칩니다. 접착제, 삽입재 및 클램프 설계는 모두 사용 환경을 고려하여 선정해야 합니다.

외관 및 포장 공간

일부 제품은 매끄러운 외관이나 제한된 외경이 필요합니다. 이러한 경우에는 큰 외부 고정 장치보다 내부 접합부나 접착식 피팅이 더 적합할 수 있습니다.

---

탄소 섬유 튜브를 금속 부품에 연결하기

엔지니어링 분야에서 가장 흔히 발생하는 요구 사항 중 하나는 단순히 탄소 섬유 튜브 두 개를 서로 접합하는 것뿐만 아니라, 탄소 섬유 튜브를 금속 브래킷, 경첩, 베이스, 축, 나사산 봉 또는 맞춤형 가공 부품에 연결하는 것입니다.

이러한 경우, 가장 일반적인 방법은 접착식 인서트나 맞춤형 끝단 부속품을 사용하는 것입니다. 이 인서트는 복합재 튜브와 금속 부품 사이에 안정적인 접합면을 형성합니다.

주요 고려 사항은 다음과 같습니다:

• 길이 입력

• 접착제 선정

• 채권 영역

• 벽 지지대

• 해당되는 경우, 갈바닉 및 환경적 고려 사항

• 반복 생산을 위한 허용오차 관리

이러한 유형의 탄소 섬유 커넥터는 산업용 공구, 지지 암, 카메라 시스템, 신축식 제품 및 로봇 공학 분야에서 널리 사용됩니다.

---

탄소섬유 튜브 연결 시 흔히 저지르는 실수

접합부 설계가 잘못되면 고품질 카본 튜브라도 기대에 미치지 못하는 성능을 보일 수 있습니다. 다음은 개발 및 조달 프로젝트에서 가장 흔히 발생하는 문제들입니다.

직경만으로 선택하기

많은 구매자들이 외경에만 주목합니다. 하지만 실제로는 피팅이나 인서트를 선택할 때 내경, 벽 두께, 적층 구조, 공차도 마찬가지로 중요합니다.

튜브를 과도하게 조이는 것

클램핑 힘이 너무 강하면 적층재가 손상될 수 있으며, 특히 얇은 벽의 튜브에서 더욱 그러합니다. 이음매는 튜브를 고정하되 국부적인 찌그러짐이 발생하지 않도록 해야 합니다.

부적절한 접착제 사용

모든 접착제가 탄소섬유 조립에 적합한 것은 아닙니다. 접합 성능은 접착제 종류, 표면 전처리, 경화 제어 및 접합 면적 설계에 따라 달라집니다.

정렬 무시

정렬이 제대로 되지 않은 슬리브나 인서트는 특히 길이가 긴 구조물이나 정밀도가 요구되는 구조물에서 접합부에 응력을 유발하고 조립 성능을 저하시킬 수 있습니다.

관절 설계를 너무 늦게 진행하다

많은 프로젝트에서 먼저 튜브를 선정하고, 연결 방식은 나중에 부차적으로 다루는 경우가 많습니다. 이로 인해 피할 수 있었던 재설계가 발생하는 경우가 종종 있습니다. 따라서 제품 설계 과정의 초기 단계에서 연결 방식에 대한 전략을 고려해야 합니다.

---

탄소섬유 튜브 커넥터의 대표적인 용도

탄소 섬유 튜브 이음매는 다양한 경량 OEM 제품에 널리 사용됩니다. 대표적인 예로는 다음과 같은 것들이 있습니다:

텔레스코픽 폴

조정 기능이 중요한 검사, 카메라 지지대, 청소 도구 및 야외 현장 장비에 사용됩니다.

로봇공학 및 자동화

경량 이동 암 및 지지 구조물에 강성과 낮은 관성이 요구되는 경우에 사용됩니다.

카메라 및 이미징 시스템

진동 제어와 휴대성이 중요한 붐, 지지대, 시추 설비 구조물 및 이동식 장비에 사용됩니다.

무인항공기(UAV) 및 드론 구조

경량화와 우수한 강성이 요구되는 프레임 부재, 랜딩 구조물 및 지지 부재에 사용됩니다.

산업용 장비

반복적인 성능이 요구되는 맞춤형 공구, 휴대용 어셈블리, 센서 마운트 및 구조용 부품에 사용됩니다.

아웃도어 용품

무게를 줄이고 내식성을 높임으로써 취급 편의성과 내구성을 향상시킬 수 있는 경우에 사용됩니다.

---

표준 커넥터와 맞춤형 커넥터는 언제 각각 사용해야 하는가

표준 하드웨어는 간단한 조립 작업, 특히 치수가 일반적이고 성능 요구 사항이 그다지 높지 않은 경우에 잘 작동할 수 있습니다. 하지만 많은 OEM 응용 분야에서 맞춤형 커넥터가 장기적으로 더 나은 해결책입니다.

다음과 같은 경우에는 맞춤형 탄소 섬유 튜브 커넥터가 적합한 선택일 수 있습니다:

• 튜브 직경이 비표준입니다

• 벽 두께가 평소와 다릅니다

• 조인트는 특정 고객 부품에 연결되어야 합니다

• 이 구조물은 낮은 높이의 디자인이 필요합니다

• 더 높은 하중, 반복성 또는 더 나은 적합성이 요구되는 경우

• 외모가 중요하다

• 시제품의 성능은 양산 단계로 이어져야 합니다

또한 공급업체가 탄소섬유 튜브와 이에 맞는 커넥터를 하나의 통합된 엔지니어링 시스템으로 지원할 수 있는 경우, 맞춤형 피팅의 선택이 더욱 타당해집니다.

---

자주 묻는 질문

탄소 섬유 튜브 두 개를 어떻게 연결하나요?

가장 일반적인 방식으로는 내부 슬리브 접합부, 접착식 인서트, 외부 클램프, 나사식 피팅, 퀵 릴리스 접합부 등이 있습니다. 어떤 방식이 가장 적합한지는 연결부가 영구적이어야 하는지, 분리 가능해야 하는지, 조절 가능해야 하는지, 하중을 지탱해야 하는지에 따라 달라집니다.

탄소 섬유 튜브를 접합하는 가장 좋은 방법은 무엇인가요?

모든 프로젝트에 통용되는 단 하나의 최상의 방법은 없습니다. 접착식 인서트와 슬리브 접합부는 영구적인 구조 조립체에 가장 적합한 경우가 많은 반면, 클램프와 나사식 피팅은 조절이 가능하거나 유지보수가 필요한 제품에 더 적합합니다.

탄소 섬유 튜브에 구멍을 뚫을 수 있나요?

네, 하지만 신중하게 진행해야 하며, 접합부 설계가 이를 허용하는 경우에만 수행해야 합니다. 통제되지 않은 드릴링은 적층재를 약화시키고 응력 집중을 유발하며, 장기적인 내구성을 저하시킬 수 있습니다.

탄소 섬유 튜브 클램프는 재사용이 가능한가요?

네. 많은 클램프 방식의 연결부는 재사용이 가능하며, 특히 텔레스코픽 방식이나 길이 조절이 가능한 조립체에서 유용합니다. 손상을 방지하려면 클램프의 설계가 튜브의 벽 두께와 일치해야 합니다.

탄소 섬유 튜브 커넥터와 피팅의 차이점은 무엇인가요?

실제로는 이 두 용어가 종종 중복되어 사용되기도 합니다. “커넥터”는 더 광범위한 용어인 반면, “피팅”은 인서트, 엔드 피팅, 나사식 부착물과 같은 인터페이스 부품을 더 구체적으로 지칭하는 경우가 많습니다.

탄소 섬유 튜브를 금속 부품에 연결할 수 있나요?

네. 이는 일반적으로 접착식 인서트, 나사산 끝단 피팅, 그리고 튜브 치수와 적용 하중에 맞춰 설계된 맞춤형 가공 커넥터 시스템을 사용하여 수행됩니다.

---

결론

탄소 섬유 튜브를 올바르게 연결하는 것은 단순히 맞는 부품을 찾는 문제만은 아닙니다. 이 연결부는 튜브의 치수, 하중 전달 경로, 조립 방법 및 최종 제품의 사용 조건과 일치해야 합니다.

경량 구조물, 휴대용 장비, 텔레스코픽 시스템 및 OEM 조립품의 경우, 적절한 탄소섬유 접합 방식을 적용하면 신뢰성, 외관, 정비 용이성 및 장기적인 성능을 향상시킬 수 있습니다. 반면, 부적절한 접합 방식을 사용하면 튜브 자체의 제작 품질이 우수하더라도 문제가 발생할 수 있습니다.

프로젝트에 신뢰할 수 있는 탄소섬유 이음매, 클램프, 접착식 피팅 또는 맞춤형 튜브-금속 연결부가 필요한 경우, 튜브와 커넥터를 별도로 조달하기보다는 하나의 완전한 시스템으로 평가하는 것이 대개 더 좋습니다.

프로젝트에 사용할 맞춤형 탄소 섬유 튜브 커넥터나 이에 맞는 피팅이 필요하신가요?
저희의 탄소 섬유 튜브 커넥터 맞춤형 커넥터 옵션, 피팅 유형 및 맞춤형 조립체에 대한 OEM 지원을 확인할 수 있는 페이지입니다.
